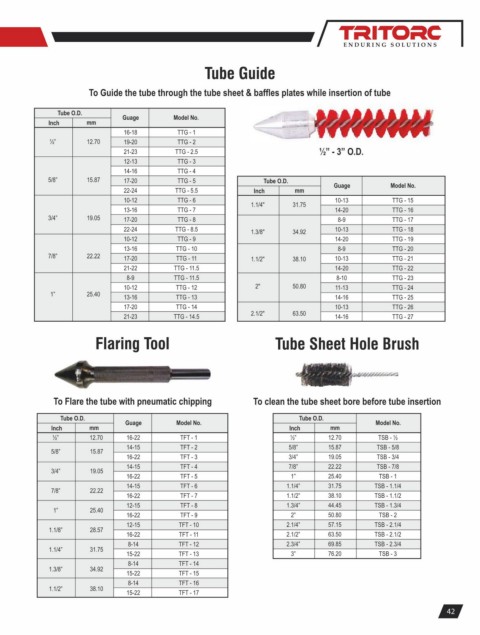

Tube Guide


                       To Guide the tube through the tube sheet & baffles plates while insertion of tube

               Tube O.D.
                               Guage        Model No.
             Inch     mm
                                16-18        TTG - 1
             ½”       12.70     19-20        TTG - 2
                                21-23       TTG - 2.5                           ½” - 3” O.D.
                                12-13        TTG - 3
                                14-16        TTG - 4
             5/8”     15.87     17-20        TTG - 5              Tube O.D.
                                                                                    Guage         Model No.
                                22-24       TTG - 5.5           Inch      mm
                                10-12        TTG - 6                                10-13         TTG - 15
                                                               1.1/4"     31.75
                                13-16        TTG - 7                                14-20         TTG - 16
             3/4”     19.05     17-20        TTG - 8                                 8-9          TTG - 17
                                22-24       TTG - 8.5          1.3/8"     34.92     10-13         TTG - 18
                                10-12        TTG - 9                                14-20         TTG - 19
                                13-16        TTG - 10                                8-9          TTG - 20
             7/8”     22.22     17-20        TTG - 11          1.1/2"     38.10     10-13         TTG - 21
                                21-22       TTG - 11.5                              14-20         TTG - 22
                                8-9         TTG - 11.5                               8-10         TTG - 23
                                10-12        TTG - 12           2"        50.80     11-13         TTG - 24
             1”       25.40
                                13-16        TTG - 13                               14-16         TTG - 25
                                17-20        TTG - 14                               10-13         TTG - 26
                                                               2.1/2"     63.50
                                21-23       TTG - 14.5                              14-16         TTG - 27

                         Flaring Tool                                Tube Sheet Hole Brush








              To Flare the tube with pneumatic chipping         To clean the tube sheet bore before tube insertion
                Tube O.D.                                                  Tube O.D.
                                Guage        Model No.                                        Model No.
              Inch     mm                                                Inch      mm
              ½”       12.70    16-22         TFT - 1                    ½”       12.70        TSB - ½
                                14-15         TFT - 2                    5/8”     15.87        TSB - 5/8
              5/8”     15.87
                                16-22         TFT - 3                    3/4”     19.05        TSB - 3/4
                                14-15         TFT - 4                    7/8”     22.22        TSB - 7/8
              3/4”     19.05
                                16-22         TFT - 5                    1”       25.40        TSB - 1
                                14-15         TFT - 6                   1.1/4”    31.75       TSB - 1.1/4
              7/8”     22.22
                                16-22         TFT - 7                   1.1/2”    38.10       TSB - 1.1/2
                                12-15         TFT - 8                   1.3/4”    44.45       TSB - 1.3/4
              1”       25.40
                                16-22         TFT - 9                    2”       50.80        TSB - 2
                                12-15        TFT - 10                   2.1/4”    57.15       TSB - 2.1/4
             1.1/8”    28.57
                                16-22        TFT - 11                   2.1/2”    63.50       TSB - 2.1/2
                                 8-14        TFT - 12                   2.3/4”    69.85       TSB - 2.3/4
             1.1/4”    31.75
                                15-22        TFT - 13                    3”       76.20        TSB - 3
                                 8-14        TFT - 14
             1.3/8”    34.92
                                15-22        TFT - 15
                                 8-14        TFT - 16
             1.1/2”    38.10
                                15-22        TFT - 17
