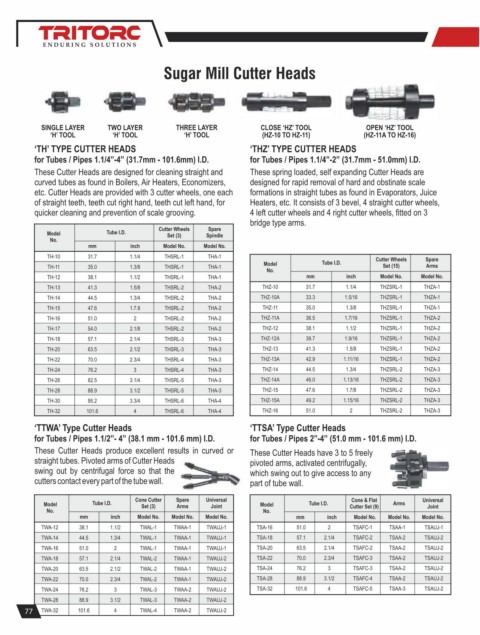

Sugar Mill Cutter Heads







           SINGLE LAYER     TWO LAYER        THREE LAYER          CLOSE ‘HZ’ TOOL           OPEN ‘HZ’ TOOL
             ‘H’ TOOL        ‘H’ TOOL          ‘H’ TOOL           (HZ-10 TO HZ-11)         (HZ-11A TO HZ-16)
         ‘TH’ TYPE CUTTER HEADS                                ‘THZ’ TYPE CUTTER HEADS
         for Tubes / Pipes 1.1/4”-4” (31.7mm - 101.6mm) I.D.   for Tubes / Pipes 1.1/4”-2” (31.7mm - 51.0mm) I.D.
         These Cutter Heads are designed for cleaning straight and   These spring loaded, self expanding Cutter Heads are
         curved tubes as found in Boilers, Air Heaters, Economizers,   designed for rapid removal of hard and obstinate scale
         etc. Cutter Heads are provided with 3 cutter wheels, one each   formations in straight tubes as found in Evaporators, Juice
         of straight teeth, teeth cut right hand, teeth cut left hand, for   Heaters, etc. It consists of 3 bevel, 4 straight cutter wheels,
         quicker cleaning and prevention of scale grooving.    4 left cutter wheels and 4 right cutter wheels, fitted on 3
                                                               bridge type arms.
                                        Cutter Wheels  Spare

             Model         Tube I.D.      Set (3)   Spindle
             No.
                       mm        inch    Model No.  Model No.


             TH-10     31.7      1.1/4    THSRL-1    THA-1                                    Cutter Wheels  Spare

                                                                  Model          Tube I.D.
             TH-11     35.0      1.3/8    THSRL-1    THA-1                                      Set (15)   Arms
                                                                   No.


             TH-12     38.1      1.1/2    THSRL-1    THA-1                   mm        inch    Model No.  Model No.
             TH-13     41.3      1.5/8    THSRL-2    THA-2        THZ-10     31.7      1.1/4   THZSRL-1   THZA-1
             TH-14     44.5      1.3/4    THSRL-2    THA-2        THZ-10A    33.3      1.5/16  THZSRL-1   THZA-1
             TH-15     47.6      1.7.8    THSRL-2    THA-2        THZ-11     35.0      1.3/8   THZSRL-1   THZA-1
             TH-16     51.0       2       THSRL-2    THA-2        THZ-11A    36.5      1.7/16  THZSRL-1   THZA-2
             TH-17     54.0      2.1/8    THSRL-2    THA-2        THZ-12     38.1      1.1/2   THZSRL-1   THZA-2
             TH-18     57.1      2.1/4    THSRL-3    THA-3        THZ-12A    39.7      1.9/16  THZSRL-1   THZA-2
             TH-20     63.5      2.1/2    THSRL-3    THA-3        THZ-13     41.3      1.5/8   THZSRL-1   THZA-2
             TH-22     70.0      2.3/4    THSRL-4    THA-3        THZ-13A    42.9     1.11/16  THZSRL-1   THZA-2
             TH-24     76.2       3       THSRL-4    THA-3        THZ-14     44.5      1.3/4   THZSRL-2   THZA-3
             TH-26     82.5      3.1/4    THSRL-5    THA-3        THZ-14A    46.0     1.13/16  THZSRL-2   THZA-3
             TH-28     88.9      3.1/2    THSRL-5    THA-3        THZ-15     47.6      1.7/8   THZSRL-2   THZA-3
             TH-30     95.2      3.3/4    THSRL-6    THA-4        THZ-15A    49.2     1.15/16  THZSRL-2   THZA-3
             TH-32    101.6       4       THSRL-6    THA-4        THZ-16     51.0       2      THZSRL-2   THZA-3
         ‘TTWA’ Type Cutter Heads                              ‘TTSA’ Type Cutter Heads
         for Tubes / Pipes 1.1/2”- 4” (38.1 mm - 101.6 mm) I.D.  for Tubes / Pipes 2”-4” (51.0 mm - 101.6 mm) I.D.
         These  Cutter  Heads  produce  excellent  results  in  curved  or   These Cutter Heads have 3 to 5 freely
         straight tubes. Pivoted arms of Cutter Heads          pivoted arms, activated centrifugally,
         swing  out  by  centrifugal  force  so  that  the     which swing out to give access to any
         cutters contact every part of the tube wall.          part of tube wall.

                                   Cone Cutter  Spare  Universal                        Cone & Flat       Universal

            Model       Tube I.D.   Set (3)  Arms    Joint        Model       Tube I.D.  Cutter Set (9)  Arms  Joint

            No.                                                   No.
                     mm     inch   Model No.  Model No.  Model No.         mm     inch   Model No.  Model No.  Model No.
           TWA-12    38.1   1.1/2   TWAL-1  TWAA-1  TWAUJ-1      TSA-16    51.0   2      TSAFC-1  TSAA-1  TSAUJ-1
           TWA-14    44.5   1.3/4   TWAL-1  TWAA-1  TWAUJ-1      TSA-18    57.1  2.1/4   TSAFC-2  TSAA-2  TSAUJ-2
           TWA-16    51.0    2      TWAL-1  TWAA-1  TWAUJ-1      TSA-20    63.5  2.1/4   TSAFC-2  TSAA-2  TSAUJ-2
           TWA-18    57.1   2.1/4   TWAL-2  TWAA-1  TWAUJ-2      TSA-22    70.0  2.3/4   TSAFC-3  TSAA-2  TSAUJ-2
           TWA-20    63.5   2.1/2   TWAL-2  TWAA-1  TWAUJ-2      TSA-24    76.2   3      TSAFC-3  TSAA-2  TSAUJ-2
           TWA-22    70.0   2.3/4   TWAL-2  TWAA-1  TWAUJ-2      TSA-28    88.9  3.1/2   TSAFC-4  TSAA-2  TSAUJ-2
           TWA-24    76.2    3      TWAL-3  TWAA-2  TWAUJ-2      TSA-32   101.6   4      TSAFC-5  TSAA-3  TSAUJ-2
           TWA-28    88.9   3.1/2   TWAL-3  TWAA-2  TWAUJ-2
       77  TWA-32   101.6    4      TWAL-4  TWAA-2  TWAUJ-2
