P. 81

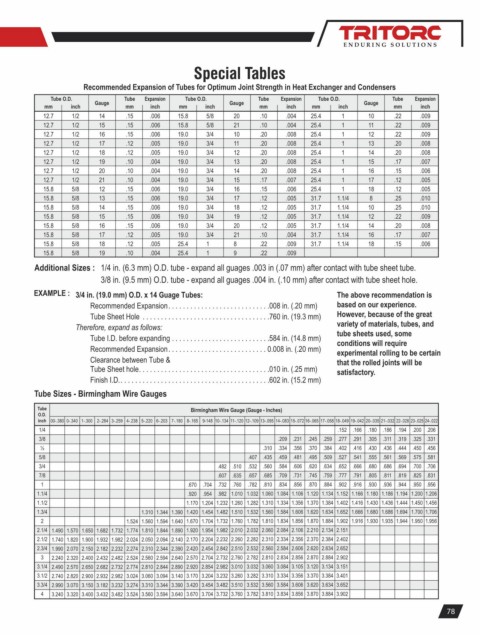

Special Tables

                      Recommended Expansion of Tubes for Optimum Joint Strength in Heat Exchanger and Condensers
             Tube O.D.          Tube  Expansion  Tube O.D.       Tube  Expansion  Tube O.D.       Tube  Expansion
                        Gauge                             Gauge                            Gauge
            mm     inch         mm    inch   mm     inch         mm     inch  mm     inch          mm    inch
            12.7   1/2    14    .15   .006   15.8   5/8    20    .10    .004  25.4    1     10     .22   .009
            12.7   1/2    15    .15   .006   15.8   5/8    21    .10    .004  25.4    1     11     .22   .009
            12.7   1/2    16    .15   .006   19.0   3/4    10    .20    .008  25.4    1     12     .22   .009
            12.7   1/2    17    .12   .005   19.0   3/4    11    .20    .008  25.4    1     13     .20   .008
            12.7   1/2    18    .12   .005   19.0   3/4    12    .20    .008  25.4    1     14     .20   .008
            12.7   1/2    19    .10   .004   19.0   3/4    13    .20    .008  25.4    1     15     .17   .007
            12.7   1/2    20    .10   .004   19.0   3/4    14    .20    .008  25.4    1     16     .15   .006
            12.7   1/2    21    .10   .004   19.0   3/4    15    .17    .007  25.4    1     17     .12   .005
            15.8   5/8    12    .15   .006   19.0   3/4    16    .15    .006  25.4    1     18     .12   .005
            15.8   5/8    13    .15   .006   19.0   3/4    17    .12    .005  31.7   1.1/4   8     .25   .010
            15.8   5/8    14    .15   .006   19.0   3/4    18    .12    .005  31.7   1.1/4  10     .25   .010
            15.8   5/8    15    .15   .006   19.0   3/4    19    .12    .005  31.7   1.1/4  12     .22   .009
            15.8   5/8    16    .15   .006   19.0   3/4    20    .12    .005  31.7   1.1/4  14     .20   .008
            15.8   5/8    17    .12   .005   19.0   3/4    21    .10    .004  31.7   1.1/4  16     .17   .007
            15.8   5/8    18    .12   .005   25.4   1      8     .22    .009  31.7   1.1/4  18     .15   .006
            15.8   5/8    19    .10   .004   25.4   1      9     .22    .009
         Additional Sizes :  1/4 in. (6.3 mm) O.D. tube - expand all guages .003 in (.07 mm) after contact with tube sheet tube.
                          3/8 in. (9.5 mm) O.D. tube - expand all guages .004 in. (.10 mm) after contact with tube sheet hole.
         EXAMPLE :  3/4 in. (19.0 mm) O.D. x 14 Guage Tubes:                         The above recommendation is
                       Recommended Expansion. . . . . . . . . . . . . . . . . . . . . . . . . . .  .008 in. (.20 mm)  based on our experience.
                       Tube Sheet Hole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .760 in. (19.3 mm)  However, because of the great
                                                                                     variety of materials, tubes, and
                    Therefore, expand as follows:
                                                                                     tube sheets used, some
                       Tube I.D. before expanding . . . . . . . . . . . . . . . . . . . . . . . . . . .584 in. (14.8 mm)
                                                                                     conditions will require
                       Recommended Expansion. . . . . . . . . . . . . . . . . . . . . . . . . . . 0.008 in. (.20 mm)
                                                                                     experimental rolling to be certain
                       Clearance between Tube &                                      that the rolled joints will be
                       Tube Sheet hole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .010 in. (.25 mm)
                                                                                     satisfactory.
                       Finish I.D.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .602 in. (15.2 mm)
         Tube Sizes - Birmingham Wire Gauges
          Tube                                  Birmingham Wire Gauge (Gauge - Inches)
          O.D.
          inch 00-.380 0-.340 1-.300 2-.284 3-.259 4-.238 5-.220 6-.203 7-.180 8-.165 9-148 10-.134 11-.120 12-.109 13-.095 14-.083 15-.072 16-.065 17-.058 18-.049 19-.042 20-.035 21-.032 22-.028 23-.025 24-.022
           1/4                                                                       .152  .166  .180  .186  .194  .200  .206
           3/8                                                        .209  .231  .245  .259  .277  .291  .305  .311  .319  .325  .331
           ½                                                      .310  .334  .356  .370  .384  .402  .416  .430  .436  .444  .450  .456
           5/8                                                 .407  .435  .459  .481  .495  .509  .527  .541  .555  .561  .569  .575  .581
           3/4                                         .482  .510  .532  .560  .584  .606  .620  .634  .652  .666  .680  .686  .694  .700  .706
           7/8                                         .607  .635  .657  .685  .709  .731  .745  .759  .777  .791  .805  .811  .819  .825  .831
           1                                    .670  .704  .732  .760  .782  .810  .834  .856  .870  .884  .902  .916  .930  .936  .944  .950  .956
          1.1/4                                 .920  .954  .982  1.010  1.032  1.060  1.084  1.106  1.120  1.134  1.152  1.166  1.180  1.186  1.194  1.200  1.206
          1.1/2                                1.170  1.204  1.232  1.260  1.282  1.310  1.334  1.356  1.370  1.384  1.402  1.416  1.430  1.436  1.444  1.450  1.456
          1.3/4                     1.310  1.344  1.390  1.420  1.454  1.482  1.510  1.532  1.560  1.584  1.606  1.620  1.634  1.652  1.666  1.680  1.686  1.694  1.700  1.706
           2                    1.524  1.560  1.594  1.640  1.670  1.704  1.732  1.760  1.782  1.810  1.834  1.856  1.870  1.884  1.902  1.916  1.930  1.935  1.944  1.950  1.956
          2.1/4 1.490  1.570  1.650  1.682  1.732  1.774  1.810  1.844  1.890  1.920  1.954  1.982  2.010  2.032  2.060  2.084  2.106  2.210  2.134  2.151
          2.1/2 1.740  1.820  1.900  1.932  1.982  2.024  2.050  2.094  2.140  2.170  2.204  2.232  2.260  2.282  2.310  2.334  2.356  2.370  2.384  2.402
          2.3/4 1.990  2.070  2.150  2.182  2.232  2.274  2.310  2.344  2.390  2.420  2.454  2.842  2.510  2.532  2.560  2.584  2.606  2.620  2.634  2.652
           3  2.240  2.320  2.400  2.432  2.482  2.524  2.560  2.594  2.640  2.570  2.704  2.732  2.760  2.782  2.810  2.834  2.856  2.870  2.884  2.902
          3.1/4 2.490  2.570  2.650  2.682  2.732  2.774  2.810  2.844  2.890  2.920  2.854  2.982  3.010  3.032  3.060  3.084  3.105  3.120  3.134  3.151
          3.1/2 2.740  2.820  2.900  2.932  2.982  3.024  3.060  3.094  3.140  3.170  3.204  3.232  3.260  3.282  3.310  3.334  3.356  3.370  3.384  3.401
          3.3/4 2.990  3.070  3.150  3.182  3.232  3.274  3.310  3.344  3.390  3.420  3.454  3.482  3.510  3.532  3.560  3.584  3.606  3.620  3.634  3.652
           4  3.240  3.320  3.400  3.432  3.482  3.524  3.560  3.594  3.640  3.670  3.704  3.732  3.760  3.782  3.810  3.834  3.856  3.870  3.884  3.902
